GY6-125 Мотоциклетен токоизправител

Мотоциклетният токоизправител GY6-125, наричан още токоизправителен регулатор, е "енергийният център" на системата за захранване на двигателя, оформяйки триъгълна система за захранване заедно с магнитния мотор и батерията. Основните му функции са отразени в две ключови части:

Ректификация преобразуване:

Променливият ток (AC), генериран от работата на магнитния двигател, има характеристиките на периодични промени в посоката на тока и големи колебания на напрежението, които не могат директно да захранват бордовото оборудване. Мотоциклетният токоизправител GY6-125 има вградена мостова токоизправителна верига, която прерязва синусоидалната вълна AC в еднопосочен пулсиращ DC чрез еднопосочните характеристики на проводимост на четири диода. Този процес е като инсталиране на "еднопосочен вентил" за тока, като се гарантира, че токът винаги тече в една и съща посока. Вземайки 50Hz променливотоково захранване като пример, след коригиране, то формира постоянен ток със 100 пулсации в секунда, осигурявайки адаптивно захранване за DC устройства като автомобилно аудио и арматурни панели.

Защита за стабилизиране на напрежението:

При различни работни условия изходното напрежение на магнитния двигател на мотоциклета показва сериозни колебания. По време на работа на празен ход напрежението може да падне до 12,5 V, което затруднява изпълнението на изискванията за плаващо зареждане на батерията; При шофиране с високи скорости пиковото напрежение може да достигне над 100V, което далеч надхвърля безопасния диапазон на 12V батерия. Мотоциклетният токоизправител GY6-125 динамично настройва изходното напрежение чрез технологията PWM (широчинно-импулсна модулация). Когато напрежението превиши прага от 14,8 V, незабавно активирайте шунтовата верига, за да освободите излишната мощност; Когато напрежението е под 13,5 V, ефективността на зареждане се подобрява. Този механизъм не само ефективно защитава активния материал на пластините на оловно-киселинната батерия, предотвратявайки образуването на кристали от оловен сулфат поради презареждане и издуване, но също така осигурява стабилна цветна температура на фаровете и постоянна енергия на запалване на бобината за запалване. При практически приложения тази функция за стабилизиране на напрежението може да удължи експлоатационния живот на електрическите крушки с повече от три пъти, а степента на успеваемост на запалването на свещи може да бъде увеличена до 99,8%.

Този компонент пряко влияе върху живота на батерията (като защитата от зареждане и разреждане на батерията YTX9-BS) и стабилността на системата за осветление и запалване и е ключов електрически компонент на скутерите с малък обем. Неговата производителност влияе пряко върху издръжливостта на електрическата система на автомобила - висококачествените токоизправители могат да увеличат броя на циклите на батерията с 40% и да намалят случаите на електронни повреди, причинени от необичайно напрежение с повече от 65%.

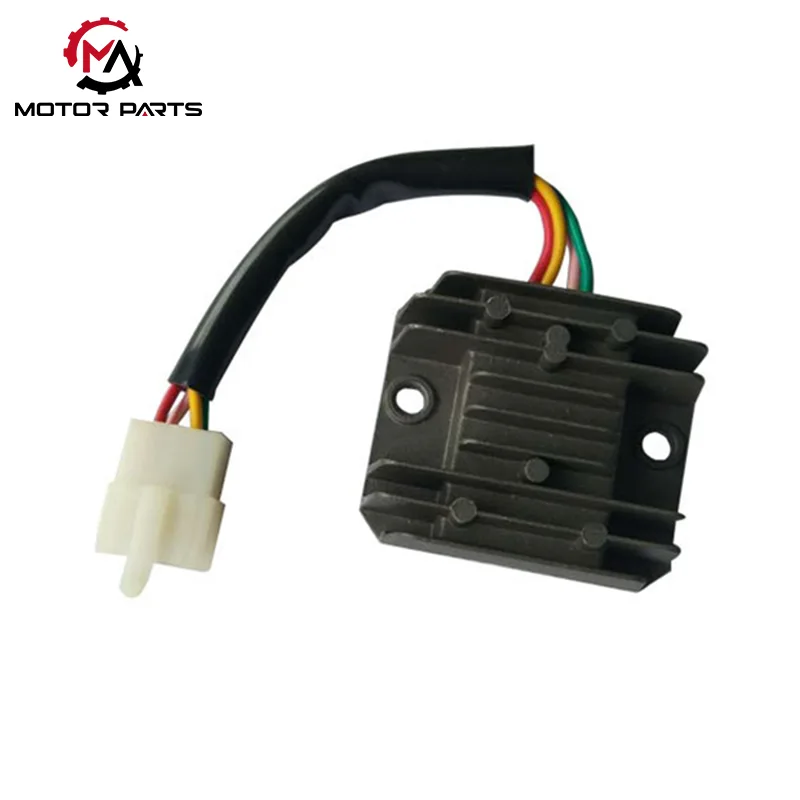

GY6 125 токоизправител 4-жилен монофазен тип (базов модел)

Структурни характеристики: Приемайки 4-жилен 4-пинов дизайн, той включва 2 входни линии за променлив ток (жълто/розово или бяло/жълто), 1 изходна линия за постоянен ток (червено) и 1 заземяващ проводник (зелен), запечатани в лята алуминиева кутия с радиатор и запечатани с епоксидна смола за предотвратяване на влага.

Принцип на стабилизиране на напрежението: Приета е технология за стабилизиране на напрежението при късо съединение. Когато напрежението надвишава стандарта, напрежението се контролира от изтичане на късо съединение. Структурата е проста, цената е ниска и е подходяща за основния модел GY6 125 (като обикновени скутери).

Основни параметри: AC входно напрежение 20-60V, изходен ток на зареждане 0-4A, работен температурен диапазон -20 ° C до 60 ° C.

Табу за ежедневна поддръжка

Забранено е използването на токоизправители без батерии, в противен случай високото напрежение ще разруши електрическото оборудване;

Редовно почиствайте праха по радиатора, за да избегнете продължителен празен ход (което може да причини прекомерно натоварване при зареждане);

При преоборудване на LED фарове и друго оборудване трябва да се избере токоизправител с по-голям изходен ток (≥ 6A), за да се предотврати повреда от претоварване.

Параметър на продукта:

Какви са предимствата на токоизправителите, произведени от Макс Трейдинг?

Стабилност на напрежението: Използвайки технологията за контрол на обратната връзка със затворен контур, изходното напрежение е точно заключено в рамките на здравословния диапазон от 13,8 V~14,4 V, като се избягва презареждането и издуването на батерията, с действителни колебания от само ± 0,2 V;

Стабилен ток: Вградена верига за защита от свръхток, подходяща за сценарии с високо натоварване, при които фаровете и GPS се включват едновременно. Номиналният ток от 18A може да отговори на повечето нужди от модификации;

Стабилно разсейване на топлината: Дизайнът на перките от алуминиева сплав подобрява ефективността на разсейване на топлината с 60%, а черупката достига само 48 ℃ след непрекъсната работа в продължение на 3 часа в среда от 45 ℃, далеч под прага на безопасност от 70 ℃.

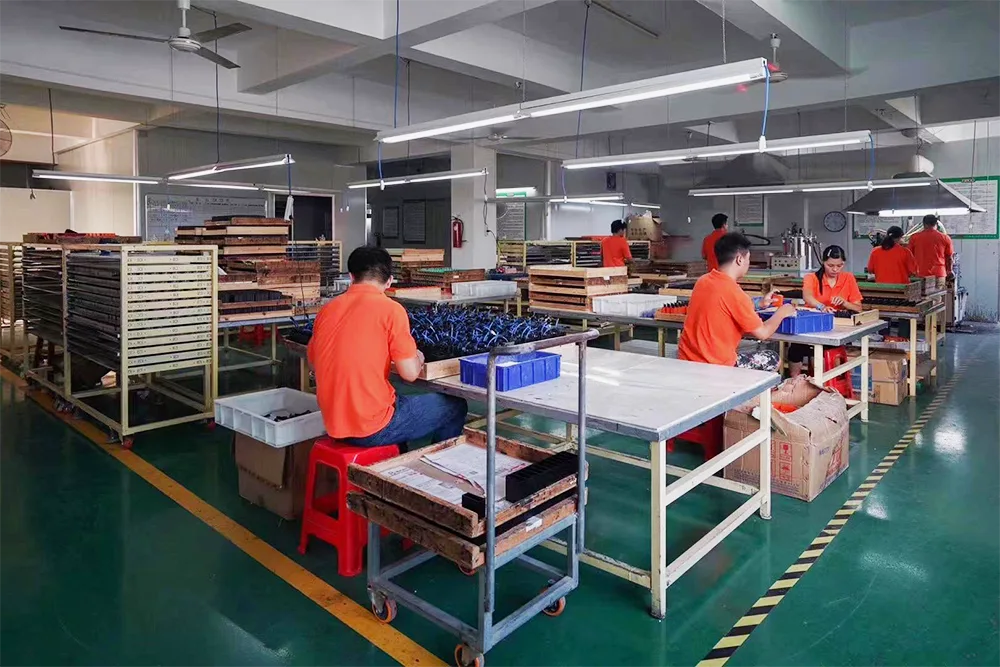

Нашата фабрика
