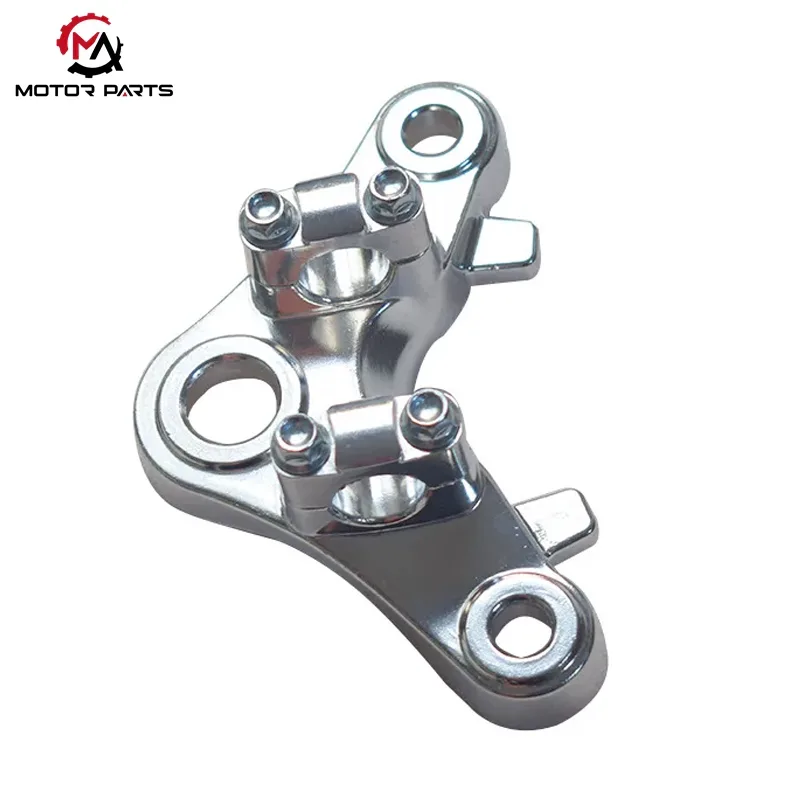

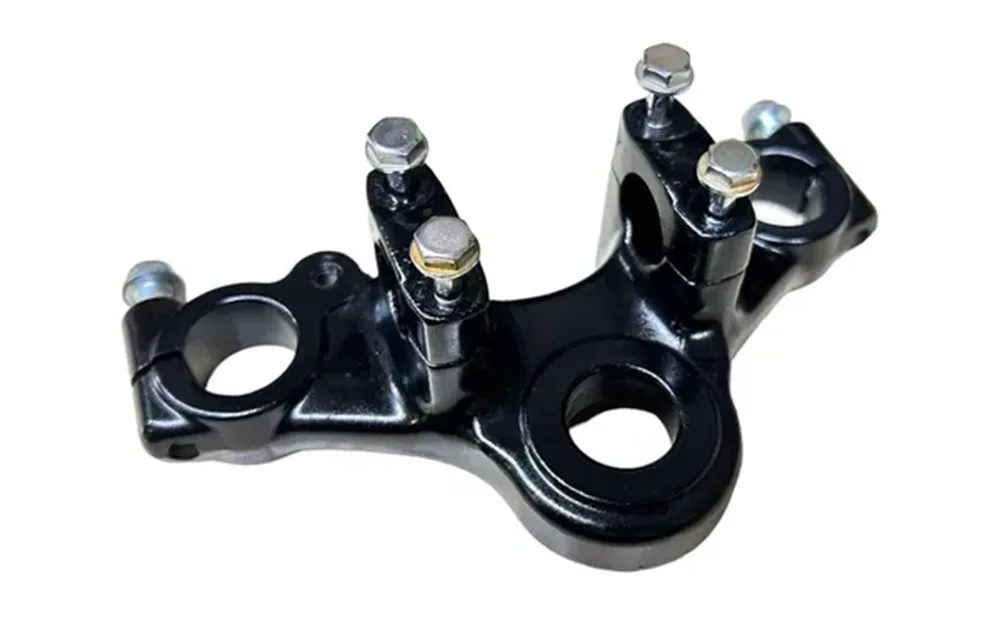

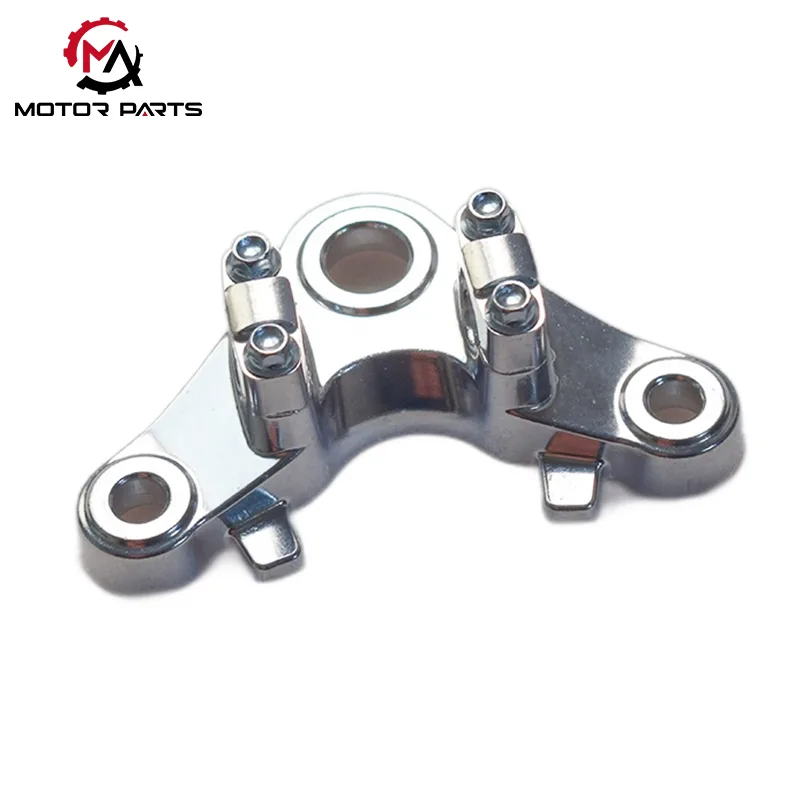

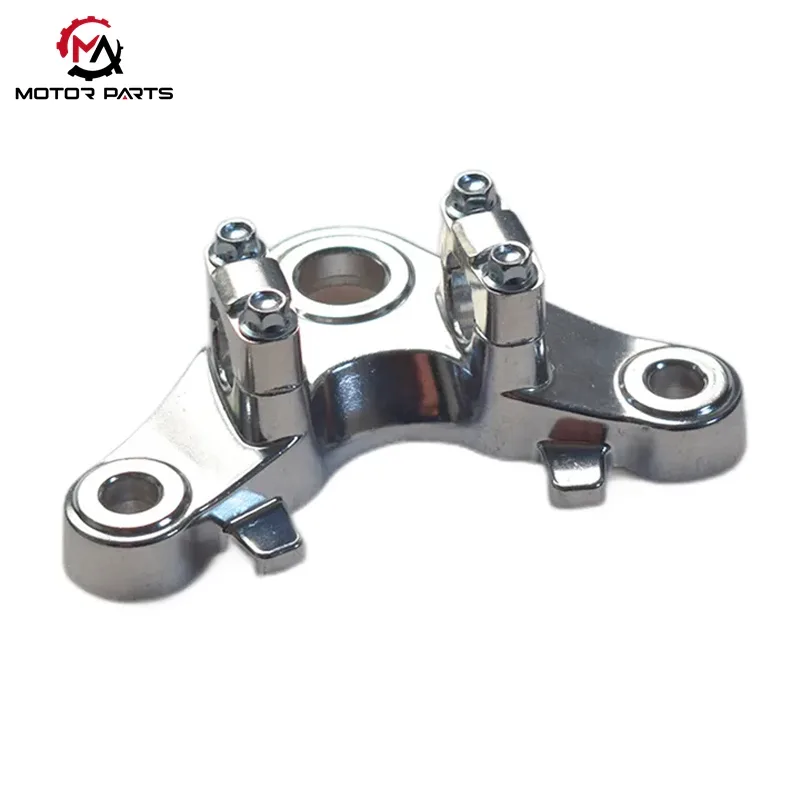

Горна свързваща плоча за мотоциклет Honda CG125

Max Trading е специализирана в научноизследователска и развойна дейност и доставка на структурни компоненти за мотоциклети. Нашата горна свързваща плоча за мотоциклет Honda CG125, основен носещ товар и кормилен компонент, свързващ вилицата CG125, амортисьорите и рамката, е преминал инженерна оптимизация в четири измерения: структурна механика, обработка на материала, съвместимост на монтажа и дългосрочна издръжливост. Тази горна свързваща плоча се отличава със стандартна за индустрията форма на бумеранг и триъгълно оформление на отворите с три точки, комбинирани с дизайн на зонирана дебелина, интегрирани подсилващи ребра и дъгообразна кухина за намаляване на теглото. Постига едновременно висока здравина и лека конструкция. Множество антикорозионни обработки, включително електрофореза, прахово боядисване и поцинковане, гарантират неговата дългосрочна адаптивност към дъждовна, кална и неравна среда.

Горната свързваща плоча за мотоциклет Honda CG125 е съвместима с 22–28 мм диаметър на централната тръба на седалката, 130–150 мм разстояние между отворите на амортисьора и универсални болтове M10/M12. Обикновените потребители могат лесно да го разглобят и заменят с помощта на стандартни инструменти. Осигурява стабилно управление при ниска скорост, за да предотврати хлъзгане на ръцете и също така подобрява стабилността на кормилото при високи скорости, отговаряйки както на удобните за начинаещи функции, така и на изискванията на опитни водачи за стабилност на превозното средство.

Структурен дизайн и анализ на напрежението: подробно обяснение

I. Общ дизайн на структурното оформление

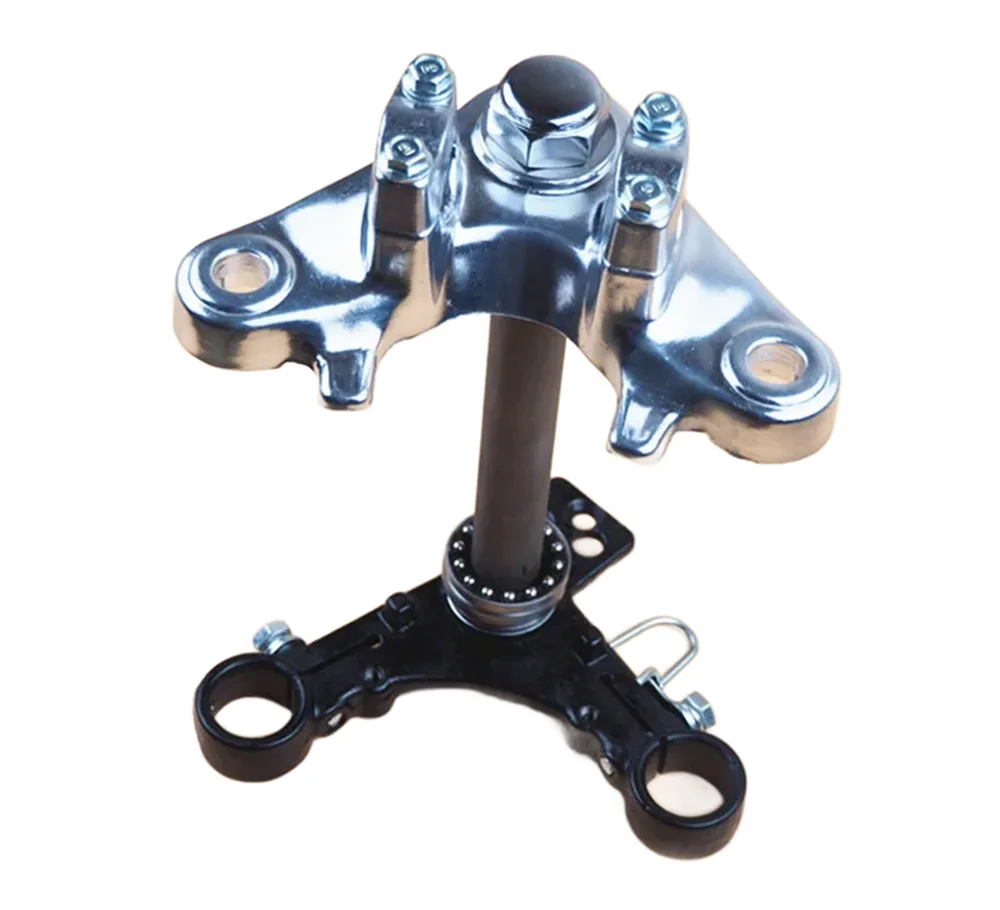

В системата от предния край на мотоциклета CG125, горната свързваща плоча е основният носещ компонент, свързващ предната вилка, амортисьора и рамката. Горната свързваща плоча за мотоциклет Honda CG125 възприема стандартния за индустрията структурен дизайн "форма на бумеранг", постигайки стабилно разпределение на натоварването и прецизен контрол на управлението чрез научно проектирано разположение на отворите.

Оформление на отворите с три точки

Централен отвор: Монтажен отвор на кормилната тръба на предната вилка, приблизително 25 mm в диаметър

Ляв и десен отвори: Отвори за фиксиране на преден амортисьор, странично разстояние 130–150 mm

Характеристики на структурата на напрежението

Три точки образуват стабилна триъгълна структура

Силата на кормилното управление и ударната сила на амортисьора се предават равномерно към рамката

Ефективно намалява локализираната концентрация на напрежение и подобрява цялостната структурна стабилност

Тази структура е особено подходяща за пътуващи мотоциклети като CG125, като поддържа стабилно управление по градски пътища и сложни пътни условия.

II. Дизайн на дебелината на плочата и механичната оптимизация

За да балансира изискванията за здравина и лекота, горната свързваща плоча използва диференциран структурен дизайн в различни области:

Удебелена носеща зона на ядрото

Дебелина на централната зона: 8–12 мм

Издържа основните натоварвания при управление и вертикала

Изтънена зона на ръба

Дебелината на ръба се контролира на 5–8 мм

Намалява общото тегло, като същевременно запазва твърдостта

Този дизайн с разделена дебелина гарантира, че структурата поддържа добра устойчивост на умора дори при употреба с висока интензивност.

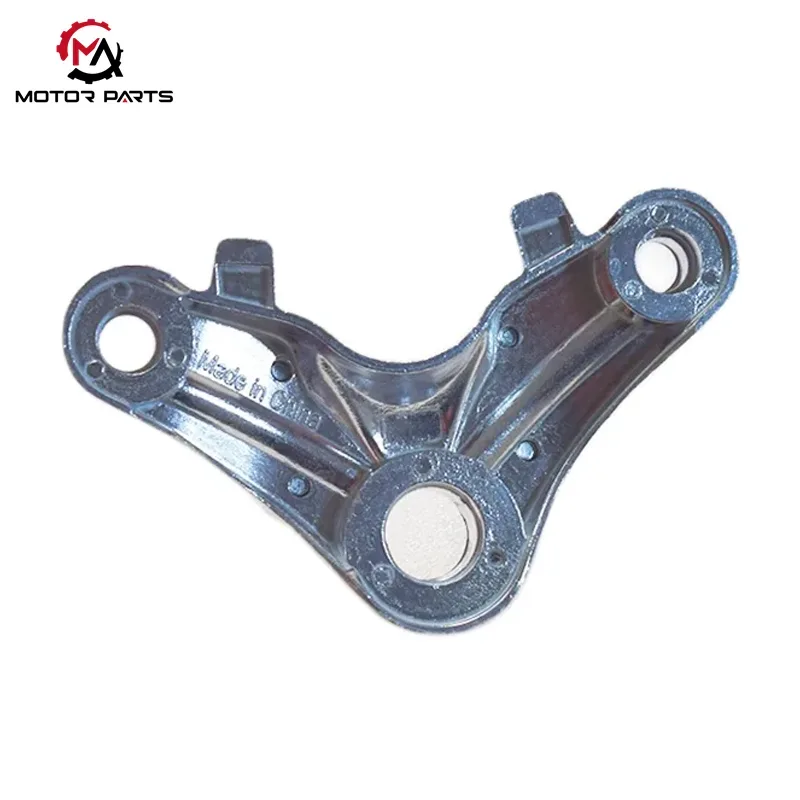

III. Лек и подсилен структурен дизайн

На долната структура на горната свързваща плоча на мотоциклета Honda CG125 производителността е допълнително подобрена чрез геометрична оптимизация:

Интегрирани подсилващи ребра

Подобрява устойчивостта на огъване и усукване

Подобрява цялостната устойчивост на удар

Дъговидни кухини за намаляване на теглото

Намаляване на теглото в некритичните носещи зони

Общото тегло е намалено с приблизително 30% в сравнение с чисто солидна конструкция

Намалява риска от счупване и подобрява дългосрочната надеждност

Материали и производствен процес

1. Основни опции за избор на материал

В мотоциклетите от серията CG125 горната свързваща плоча използва различни решения за зрели материали на различни пазари и версии, за да балансира изискванията за цена, здравина и издръжливост.

Студено валцована стоманена плоча (основно решение)

Ранните оригинални части на Honda, както и местни марки като Zongshen и Lifan, обикновено използват процеси на щамповане и формоване на студено валцована стоманена плоча.

Контролируеми разходи, подходящи за масово производство

Силна устойчивост на пластична деформация, подходяща за носене на надлъжни натоварвания

Много подходящ за дългосрочна, високочестотна употреба в мотоциклети за пътуване до работното място

ADC12 алуминиева сплав (леко решение)

Някои експортни версии (като произведените в Бразилия модели с емисии Euro III) използват алуминиева сплав ADC12, формована чрез леене под налягане:

Общото тегло е намалено с приблизително 25%

Ефективно подобрява гъвкавостта на кормилното управление след подобрения на предната вилка

По-подходящ за модифицирани или модели от висок клас, които дават приоритет на ефективността на управление

2. Повърхностна обработка и антикорозионен процес

За различни работни среди, горната свързваща плоча разполага с множество дизайни за повърхностна защита:

Електрофоретично покритие + черно прахово покритие (Двойна защита)

Обичайно решение за домашни модели

Плътната структура на покритието ефективно изолира срещу ерозия от дъжд, кал и пясък

Проявява отлична устойчивост на корозия във влажна, дъждовна и прашна среда в южните райони

Процес на поцинковане (Оригинално фабрично подобрено решение)

Оригиналните свързващи плочи на Honda включват поцинковане на тази основа

Преминал строги тестове за солен спрей с устойчивост на корозия над 500 часа

Значително забавя стареенето на метала дори при дългосрочно паркиране на открито

функционална адаптация

Централният отвор на щранга покрива диапазона от 22-28 мм и е съвместим с различни марки щрангове на предната вилка (като оригинални 25 мм щрангове и модифицирани 28 мм дебели щрангове); Монтажният отвор е с диаметър 10-12 mm и е съвместим с универсални болтове M10/M12, което улеснява подмяната на части по време на поддръжка и намалява разходите за поддръжка за потребителите.

Дължината на щранга е проектирана с прецизни спецификации от 80-110 mm, образувайки златен мач с приблизително 26 ° ъгъл на накланяне напред на горната свързваща плоча на мотоциклет Honda CG125. Чрез строги изчисления на инженерната механика се постига прецизен баланс на въртящия момент на връщане на волана. Този дизайн ефективно избягва феномена на "удряне на ръце" при движение с ниска скорост и скритата опасност от "плаващи дръжки" при шофиране с висока скорост. Той може да осигури приятелско шофиране за начинаещи и да отговори на строгите изисквания на опитни шофьори за стабилност на автомобила.

Дъската няма сложна извита повърхностна структура, с плоска повърхност и запазено пространство за работа с гаечен ключ. Със стандартизирано оформление на отворите обикновените потребители могат да завършат разглобяването и подмяната чрез инструменти за гнезда без необходимост от специализирано оборудване.

Параметър на продукта:

Макс Трейдинг Пазарно оформление и обслужване на клиенти

1. Стратегия за дълбоко култивиране за основните пазари

Формиране на пазарен модел на "биполярен растеж и глобално покритие":

Основни пазари за растеж: Югоизточна Азия (Виетнам, Индонезия) с годишен темп на нарастване на поръчките от над 40%, фокусиран върху аксесоарите за превозни средства CG125, разчитайки на задграничните бази на местните производители на превозни средства за постигане на сътрудничество във веригата за доставки; Пазарът на Южна Америка се фокусира върху части за офроуд мотоциклети, с 25% годишно увеличение на обема на поръчките през 2024 г.; Европейският пазар преодоля сертификационните бариери чрез подобрения на технологията на продуктите от въглеродни влакна, с фокус върху развиващите се клиенти за модификация на спортни мотоциклети. Целта е да се увеличи делът на продуктите от висок клас до 25% до 2025 г.

2. Връзки с клиентите и услуги с добавена стойност

Система за градирано обслужване: За OEM клиенти, професионален технически екип е разположен във фабриката, за да се намеси и оптимизира съвместимостта на сглобяването на горната свързваща плоча и предната вилка от края на дизайна, подобрявайки съвместимостта на продукта и ефективността на производството; Насочвайки се към клиентите на пазара за следпродажбено обслужване, ние предлагаме водеща в индустрията услуга „3-годишна ултра дълга гаранция + 48 часа бързо попълване“, за да осигурим ефективна реакция при подмяна на части. За дългосрочни стратегически партньори редовно извеждайте доклади за задълбочен анализ на пазара, обхващащи основни данни като пазарни тенденции в целевите региони (като годишен темп на растеж от 37% за специални свързващи платки за електрически мотоциклети), сравнение на технически параметри на конкуренти и колебания в разходите по веригата за доставки, осигурявайки точна основа за вземане на решения за клиентите, за да формулират стратегии за доставки.
